Tips om enkel avstörning av DC-motor

Stefan SM4OTI har bytt ut 24 VDC-motorn som driver en Prositel snäckväxelrotor i radiomasten, en motor som visade sig ge störningar. Avstörning med tre kondensatorer löste problemet.

– DC-motorn var helt ofiltrerad och orsakade en del störningar på mottagningen när man snurrade på antennerna. Efter modifiering med några kondensatorer är rotorn numera helt tyst och orsakar inga störningar på mottagningen när jag snurrar på antennerna, berättar Stefan.

Här några bilder, bl.a. ett par bilder som visar störningsnivåerna på anslutningskablaget före och efter modifieringen.
Vi tackar Stefan för det nyttiga tipset!

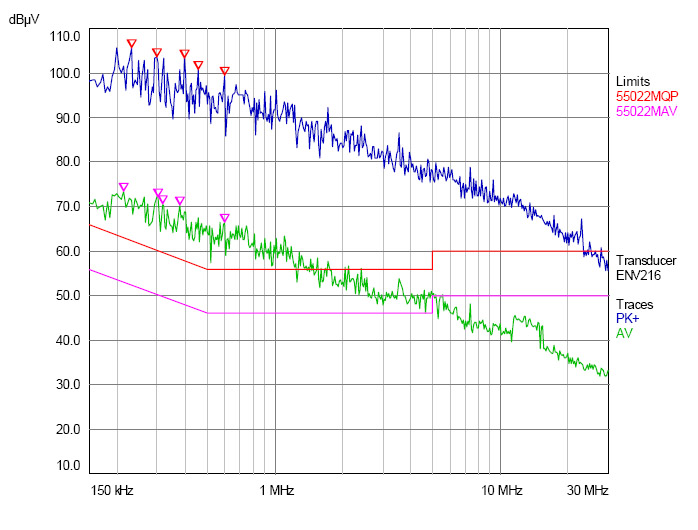

Ofiltrerad motor.

Motor ofiltrerad.

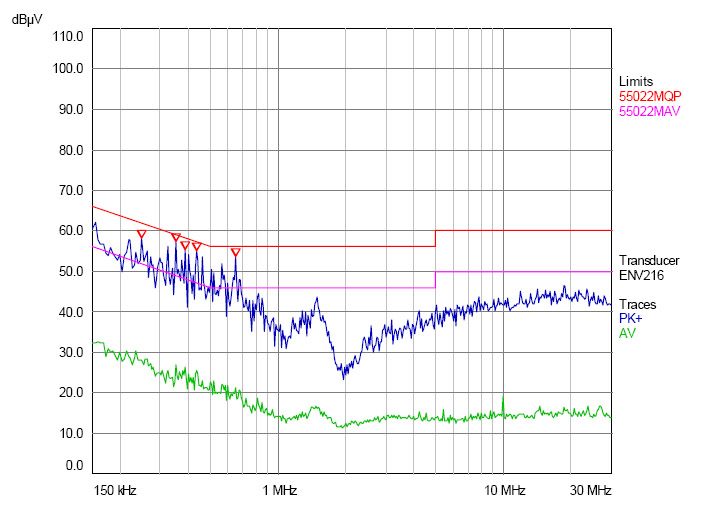

Motor filtrerad.

Motor filtrerad.

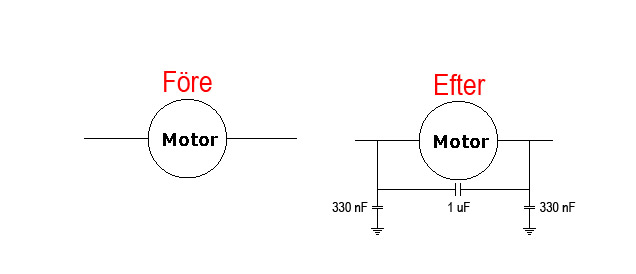

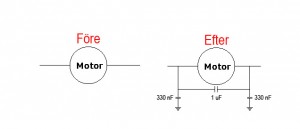

Kopplingsschema.

Kopplingsschema.

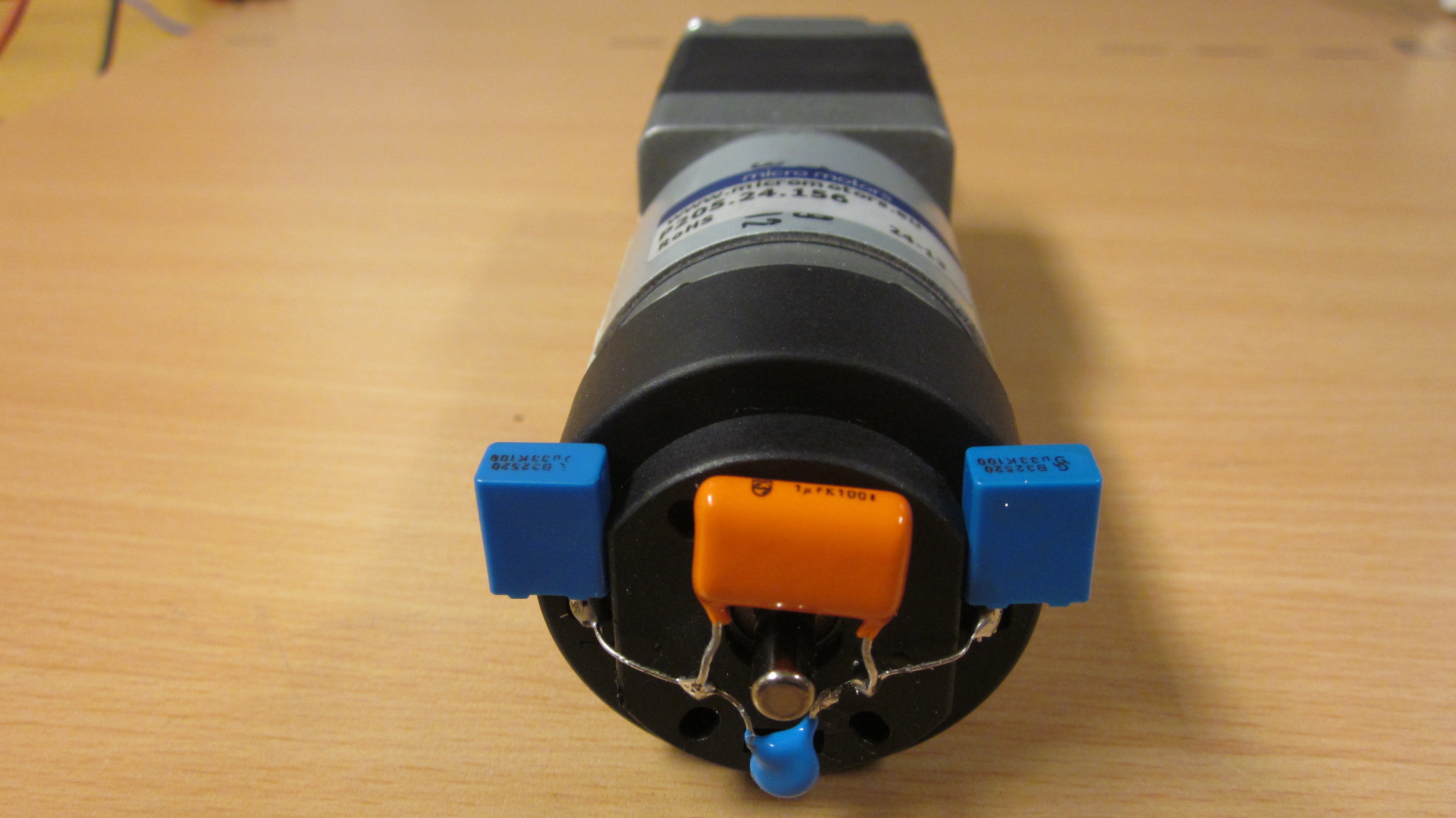

Bild på motorn efter modifieringen.

Bild på motorn efter modifieringen.

SM7DZV Erik
